Konduktanz oder Admittanz?

Leitwertdetektion eignet sich insbesondere für kleine, geladene Verbindungen, die ansonsten schwer zu detektieren sind, weil sie keine gute optische Absorption­ aufweisen. Dies trifft besonders auf anorganische und kleine organische Ionen zu. Wir greifen die Grundlagen eines Verfahrens wieder auf, das früher als Oszillometrie bezeichnet wurde und seit Kurzem etwas irreführend unter dem Begriff Capacitively Coupled Contactless Conductivity Detection (C4D) geführt wird. Auf dessen Basis stellen wir theoretische Überlegungen für Anwendungen im sehr hohen Impedanzbereich an [1] und verwenden die Erkenntnisse zur Entwicklung eines empfind­lichen Nachweisverfahrens für Änderungen des komplexen Leitwerts (Admittanz) [2].

Prüfen von elektrischen Eigenschaften durch eine isolierende Wand

Verfahren zum Prüfen von elektrischen Eigenschaften (Dielektrizität oder Leitfähigkeit) eines Mediums durch eine isolierende Wand mittels alternierender Anregung gehen bis auf die 40er-Jahre zurück. 1952 wurde das maßgebliche Gerät, der Sargent Model V Oscillo­meter, entwickelt [3]: Bei einer Betriebsfrequenz von 5 Mhz konnte es Änderungen der Dielektrizitätskonstante von 0,0003 Einheiten nachweisen und konduktometrische Titrationen bei Konzentrationen von weniger als etwa 0,01 M überwachen. In den 80er-Jahren wurde ein oszillometrischer 4-Elektroden-Durchflussdetektor für die Kapillar-Isotachophorese entwickelt [4]. Im Wesentlichen konnte aber für die Oszillometrie kein wissenschaftlicher Nutzen gefunden werden.

Abb. 1 Konfiguration der Detektorzelle und entsprechender Schaltkreis

Mit der Einführung der Kapillarzonenelektrophorese in den 90e-Jahren wurde aber der Bedarf an empfind­lichen Detektionsverfahren, die in diesem Maßstab einsetzbar sind, akut. Die Leitwertdetektion war im Gegensatz zu optischen Detektionsverfahren von ­besonderem Interesse, da bei der Leitwertdetektion eine Übertragung in den Kapillarmaßstab keine prinzipbedingten Nachteile mit sich bringt. Es wurden zwar einige Verfahren entwickelt, bei denen die Messelektroden in direktem Kontakt mit der Lösung standen, aber  bei kleinen Kapillaren erwies sich das Sicherstellen eines ausreichend guten Kontakts als alles andere als trivial. Dazu waren empfindliche Messungen in einem bestehenden Hochspannungsfeld schwierig. Zemann et al. [5] und da Silva und do Lago [6] stellten unabhängig voneinander ein oszillometrisches Detektionsverfahren für die Kapillarzonenelektrophorese mit zwei Rohr-/Ringelektroden vor, die in einem geringen Abstand zueinander auf der Kapillare angeordnet sind, (siehe Abb. 1). Zemann et al. [5] prägten als Erste den Begriff Capacitively Coupled Conductivity Detection (ursprünglich abgekürzt als CCCD). Später kam noch „contactless“ hinzu und es etablierte sich die Abkürzung C4D. In Abbildung 1 sind zwei Ringelektroden zu sehen, die durch einen kurzen Abstand entlang einer Kapillare voneinander getrennt sind. Die erste Elektrode wird mit einer Wechselspannung beaufschlagt. Die Kapillarenwand dient als Kondensator, sodass das Feld mit der Lösung im Inneren gekoppelt wird. Es wandert durch den Widerstand, der von der Lösung dargestellt wird, und wird erneut kapazitiv durch die Wand mit der zweiten Elektrode gekoppelt, wo es aufgenommen, verstärkt und gerichtet wird. Unter den richtigen Bedingungen (da die kapazitive Reaktanz der Wand gleich bleibt) kann der Gesamtstrom linear in Bezug zur spezifischen Konduktanz der Lösung (σ) in einem schmalen Bereich von σ gesetzt werden. Allgemein anerkannte Vorteile des C4D-Verfahrens sind die Ein­fachheit und die geringen Kosten, die Möglichkeit der Beobachtung der elektrischen Eigenschaften einer Lösung nicht-invasiv an der Säule, die Möglichkeit auf alle gela­denen Stoffe zu reagieren und das Fehlen von Elektro­denfouling. Momentan sind mehrere C4D-Detek­toren kommerziell erhältlich und werden in großem Umfang eingesetzt.

Abb. 2 Kalibrierungskurve bei Durchfluss von KCl-Lösungen unterschiedlicher Konzentrationen, zuerst durch einen Leitfähigkeitsdetektor und anschließend durch eine PMMA-Kapillare (ro = 170 μm, r = 8 μm) mit einem handelsüblichen Admittanz-Dektor [1]. Die eingeschobene Grafik zeigt die chromatographische Reaktion auf Injektionen von 0,5 und 0,75 mM Br- von einem suppressierten Dionex-IC-Gerät, wobei ein Teil des Suppressorablaufs durch die oben beschriebene PMMA-Kapillare geleitet wurde. Kommerzieller Detektor 150 kHz, Verstärkung 200 %, Dämpfung 0 dB. Form der Kurve und die abrupte Änderung der Response sind üblich.

Anomale Reponse eines C4D-Detektors und die Admittanz-Detektion

Mit sehr wenigen Ausnahmen wurden solche Detektoren für relativ leitfähige Lösungen (σ ≥ 200 μS/cm) und/oder bei Kapillaren mit einem Innendurchmesser ≥ 25 μm (meist ≥ 50 μm), typisch für die Kapillarelektrophorese, eingesetzt. Während allgemein eine lineare Response mit der Analytkonzentration berichtet wurde, stellten einige Forscher fest, dass die Steilheit der Response im unteren σ-Bereich null oder sogar negativ werden kann. Wir haben insbesondere die (suppressierte) Open Tubular Ion Chromatography (OTIC), vorzugsweise in Säulen von <20 μm ID, untersucht. Bei der suppressierten konduk­tometrischen Chromatographie oder der suppressierten Kapillarelektrophorese [7] ist der σ-Hintergrundwert sehr niedrig. Selbst in nichtsuppressierten Systemen erfordern niedrige Nachweisgrenzen (LOD) einen niedrigen bis mäßigen σ-Hintergrundwert. Kleine Durchmesser und niedrige σ-Werte (oder beides) stellen einen allgemein unerforschten Bereich dar. Zusätzlich stellten wir überrascht fast, dass ein kommerzielles C4D-Instrument (kommerziell erhältliche Detektoren ermöglichen einen Betrieb im 38-612- und 50-1200-kHz-Bereich) vollkommen anomale Response in diesem Bereich oder in großen Bandbreiten des σ-Werts zeigen kann (siehe Abb. 2).

Der vorliegende Artikel erläutert, warum dieses Verhalten von vornherein zu erwarten gewesen ist, und begründet, warum dies möglicherweise auf die unzutreffende Bezeichnung von Geräten, die eigentlich den komplexen Leitwert, die Admittanz messen, als Leitwertdetektoren zurückzuführen ist. Ferner zeigen wir, dass nach Klärung dieses Irrtums mit sehr einfachen Schaltkreisen in speziellen Frequenz­bereichen eine bisher unerreichte Leistung erzielt werden kann.

Mindestens eine weitere Arbeitsgruppe hat erkannt, dass die Bezeichnung des Detektors unzutreffend ist und nennt solch eine allgemeine Klasse von Detektoren „kontaktlose“ Impedanzdetektoren [8]. Wir ziehen Admittanz der Impedanz vor, da die primär gemessene Variable ein elektrischer Strom ist, ebenso wie wir von Leitfähigkeitsdektoren und nicht von Widerstandsdetek­toren sprechen. Ferner schließt das Admittanz-Signal Effekte der Wandung ein, mit der die Elektroden sehr viel in Kontakt sind. Der Begriff kontaktlose Admittanz bzw. kontaktlose Impedanz scheint daher unangebracht. Die Bezeichnung ist mit Sicherheit zu einprägsam und inzwischen zu etabliert, um ersetzt zu werden, aber C4D ist nicht das, was die Bezeichnung vermuten lässt. Aber Namen sind nun mal Schall und Rauch. In vielen Fällen können die Vorzüge des Geräts durch einen Standardleitfähigkeitsdetektor nicht erreicht werden.

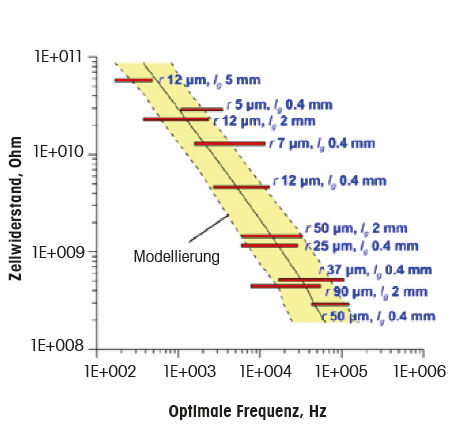

Abb. 3 Vergleich der optimalen Frequenzen bei verschiedenen Werten von Rcell und verschiedenen Kapillaren [1]. Im optimalen Frequenzbereich ist die Netto­-Response einer Elektrolyt-Probe (hier 0,1 mM KCl) in Reinwasserhintergrund (18 MΩ) größer als 80 % des Maximums.

Gleichwertiges Schaltkreis­modell und optimale Frequenz

Zur Erklärung des Verhaltens eines Admittanz-­Detektors haben wir theoretisch und experimentell Kapillaren mit Innenradien (r) von 5 − 160 μm und σ ≈ 1 − 1400 μS/cm, die zu Zellenwiderständen von 51 GΩ bis 176 kΩ führen, untersucht [1]. Das entsprechende Modell, das wir verwendet haben, ist ein Diskrete-Elemente-Modell (DEM), bei dem die Kondensatoren und Widerstände von Abbildung 1 in eine Vielzahl von RC-Elementen in einem Netzwerk unterteilt werden. In unserem DEM stellt die untersuchte Lösung nicht nur einen Kondensator dar, sondern auch ein Dielektrikum mit einer endlichen Kapazitanz (Caq) parallel zum Widerstand. Diese ­Kapazitanz bleibt bei anderen Modellen im Wesentlichen unberücksichtigt. Da der Leitwert der Widerstandskom­ponente und die Admittanz der kapazitiven Komponente parallel sind und sich beide auf die gleiche Weise mit dem Kapillarradius (r) oder dem Elektrodenabstand (lg) ändern, ist das Verhältnis des Stroms, der durch die kapazitive Komponente fließt, im Vergleich zu dem, der durch die Widerstandskomponente fließt, in erster Näherung nicht von r oder lg abhängig, sondern ­ausschließlich von σ und der Anregungsfrequenz (f). Bei Abnahme von σ und Zunahme von f fließt mehr Strom durch die kapazitive Komponente, wodurch das System unempfindlich gegenüber σ wird. Ferner nimmt bei niedrigen Elektrolytkonzentrationen die Dielektrizitätskonstante bei Zunahme der Elektrolytkonzentration ab, was zu einer Abnahme von Caq führt. In vielen Fällen, insbesondere bei einem niedrigen Wert von σ und einem höheren Wert von f, kann der Strom durch die Zelle bei steigenden Zellleitwert bzw. σ abnehmen.

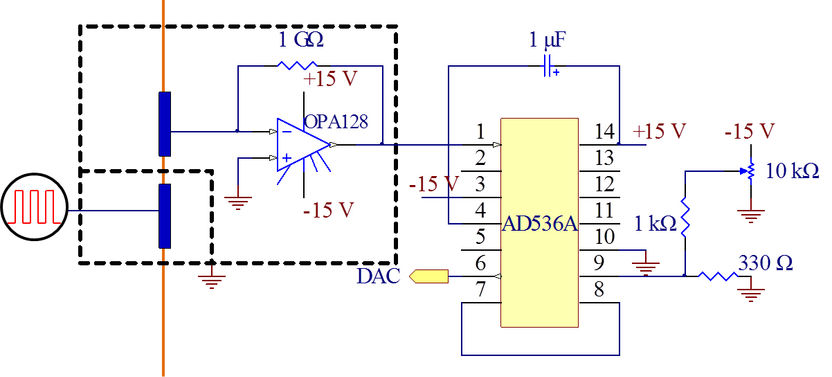

Abb. 4 Schematisches Diagramm des Admittanz-Detektors

Die DEM-Simulationen zeigen eine hohe qualitative Übereinstimmung mit experimentellen Ergebnissen und sagen das negative Responseverhalten richtig voraus, das unter bestimmten Bedingungen zu beobachten ist. Es ist offensichtlich, dass die optimale Frequenz für eine Detektion sowohl vom Hintergrundleitwert selbst als auch von r abhängt. Abbildung 3 zeigt den für die Response optimalen Frequenzbereich bei verschiedenen Werten des Zellwiderstands (Rcell) und vergleicht diesen mit den experimentellen Beobachtungen. Der optimale Frequenzbereich nimmt mit der Abnahme des σ-Hintergrundwerts und des Kapillareninnendurch­messers sowie mit der Zunahme des Elektrodenabstands ab. Alle drei tragen zu einem größeren Wert für Rcell bei. Der optimale Wert für f bei r <15 μm ist wesentlich niedriger (<20 kHz) als in den meisten relevanten Veröffentlichungen angegeben. Mit Abnahme der optimalen Frequenz nimmt auch die Steilheit der Response-Kurve ab. Es ist aber dennoch eine empfindliche Detektion möglich, wenn das externe Rauschen minimiert werden kann und ein angemessener Verstärkungsgrad möglich ist. Eine weitere Erkenntnis ist, dass eine Frequenz, die für eine Hintergrundlösung eines bestimmten σ-Werts den höchsten Strom ergibt, nicht unbedingt die optimale Frequenz zur Detektion geringer Änderungen des σ-Werts vor diesem Hintergrund ist.

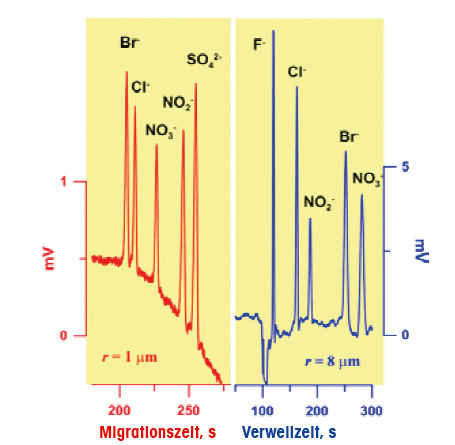

Abb. 5 Anwendung eines Admittanz-Detektors für Hochimpedanzsysteme [2]. Links, CE, r, ro = 1 μm, 75 μm, 50 cm Länge, 42 cm Trennlänge. Probe, 100 μM NO2-, 50 μM Cl−, Br−, NO3−, and SO42-; BGE, 12 mM His abgeglichen auf pH 4 with HOAc, Injektion: 46 fL (7,4 μm) für 2 μm ID. Trennspannung: −15 kV, Vapp,p‑p = 22 V; f = 1 kHz. TIA-Verstärkung 1 V/nA. Rechts, OTIC, r, ro = 8 μm, 170 μm; 45 cm lang, AS18 latexbeschichtete PMMA-Kapillare; wirksame Länge 40 cm; Probe, 200 μM pro Anion, 0,41 nL; Eluent, 1 mM Natriumbenzoat; Durchflussrate, 45 nL/min; Vapp,p‑p 22 V; TIA 1 V/nA.

Untersuchung von Hochimpedanzsystemen mit Niederfrequenz-Admittanz-Detektor

Auf Grundlage der zuvor dargestellten Überlegungen bauten wir einen Admittanz-Detektor für Hochimpedanzsysteme (kleine Kapillarinnendurchmesser und/oder niedriger spezifischer Leitwert der Lösung) [2]. Gemäß dem Modell muss die Messfrequenz bei Hochimpedanzsystemen relativ niedrig sein. Das schematische Diagramm des Detektors ist in Abbildung 4 dargestellt. Ein Verstärker mit niedriger Vorspannung in einer Transimpedanz-Konfiguration ermöglichte eine hohe Verstärkung (1 V/nA) zum Messen von pA bis nA-Pegelströmen in der Detektorzelle. Neben einem Oszillator bildete ein offsetfähiger ­RMS-­DC-Wandler den vollständigen Detektorschaltkreis. Der Betrieb bei niedrigen Frequenzen (≤1 kHz) ergab das beste Ansprechverhalten auf Leitwertänderungen in Kapillaren mit Innendurchmessern ≤20 μm.

Der Detektor wurde für mehrere Hochimpedanzsysteme angewendet (siehe Abb. 5). Die Nachweisgrenzen von KCl änderten sich entgegengesetzt mit dem Kapillarenquerschnitt und betrugen 2,1 und 0,32 μM injiziertes KCl für Kapillaren mit r = 1 bzw. 2,5 μm. Bei Verwendung als Detektor an einer Polymethylmethacrylat-Kapillare mit einem Innendurchmesser von r = 8  μm im gesplitteten Auslauf eines suppressierten Ionenchromatographen im Makromaßstab betrug die Nachweisgrenze 27 nM Bromid. Im Vergleich dazu wurde mit einem handelsüblichen bipolaren Impulsleitfähigkeitsdetektor im Makromaßstab auf dem neuesten Stand der Technik mit einer aktiv thermostatisierten Zelle eine Nachweisgrenze von 14 nM erreicht. Dabei waren die tatsächlichen Probenvolumina für die Messungen mit der Kapillare um mehr als sechs Größen­ordnungen kleiner. Wir zeigen ebenfalls Anwendungen des Detektors in der Elektrophorese bei Kapillaren mit r = 1 und 2,5 μm. Eine effiziente Wärmeableitung ermöglicht hohe Konzentrationen des Hintergrundelektrolyten und eine empfindliche Detektion durch effizientes Electrostacking.

Abb. 6 Brian Stamos testet eine Bodenprobe in der Atacama-Wüste in Chile mit einem OTIC-Prototypengerät mit Nieder­frequenz-Admittanz-Detektor.

Zukünftige Anwendung

Unsere Gruppe arbeitet an einem Open Tubular Ion Chromatograph (OTIC) im Kapillarmaßstab für die Weltraumforschung. Die Bestätigung des Vorkommens von Perchlorat und die Kartierung dieser Vorkommen auf dem Mars [9] sind eine wesentliche Voraussetzung für bemannte Missionen zum Mars. Perchlorat stellt eine leicht zugängliche Quelle für Sauerstoff und Energie dar und besitzt eine hohe potenzielle Bedeutung für eine zukünftige bemannte Station. Gleich­zeitig muss man sich die nachteiligen Folgen des Kontakts mit Perchlorat vor Augen führen. Die Ionenchromatographie war immer schon das zuverlässigste Verfahren für die Bestimmung von Perchlorat. Zum Erfüllen solch einer Aufgabe sind traditionelle gepackte Säulen nicht erwünscht. Die Umgebungstemperatur auf dem Mars liegt zwischen –15 und –100 °C und die Verfügbarkeit von Energie ist stets ein Problem. Daher ist es nicht sinnvoll, ein Gerät zu beheizen, wenn es nicht im Einsatz ist. Gepackte Säulen überstehen aber mehrfache Frost-Tau-Zyklen nicht. Kapillarsäulen werden mit einem niedrigeren Druck betrieben und können Trocknen, Frieren und erneutes Befeuchten ohne Weiteres überstehen. Für einen effizienten OTIC müssen die Kapillaren einen sehr kleinen Innendurchmesser aufweisen. Momentan sind Suppressoren in der Entwicklung, die klein genug für solche ­Kapillaren sind. In diesem Fall ist der erwünschte, sehr niedrige Hintergrundwert für s gegeben, aber bei sehr kleinen Kapillaren ist eine empfindliche Detektion mittels  herkömmlicher C4D-Geräte nicht möglich. Die erfolgreiche Anwendung des Niederfrequenz-Admittanz-Detektors für Hochimpedanzanwendungen beseitigt diese Beschränkung. Wir haben über einen OTIC berichtet [10] und eine tragbare, minia­turisierte Version dieses Geräts wurde in der Atacama-Wüste, dem trockensten Ort unseres Planeten, getestet (siehe Abb. 6).

Literatur:
[1] Zhang, M. et al. (2014) Anal. Chem. 86, 11548–11546
[2] Zhang, M. et al. (2014) Anal. Chem. 86, 11547-11553
[3] E. H. Sargent & Co. (1952) Anal. Chem. 24, 19A
[4] Gaš, B. et al. (1980) J. Chromatogr. A 192, 253–257
[5] Zemann, A. J. et al. (1998) Anal. Chem. 70, 563-567
[6] Fracassi da Silva, J. A. & do Lago, C. L. (1998) Anal. Chem. 70, 4339-4343
[7] Dasgupta, P. K. & Bao, L. (1993) Anal. Chem. 65, 1003-1011
[8] Opekar, F. et al. (2013) Sensors 13, 2786–2801
[9] Hecht, M. H. et al. (2009) Science 325, 64–67
[10] Yang, B.et al. (2014) Anal. Chem. 86, 11554-11561
